數字視頻監控系統利用MPEG-4技術對視頻數據進行壓縮，并且采用MPEG-4 OVER IP技術通過現有網絡傳輸MPEG-4視頻流，從而使系統具有以下優點：

　　1.在圖像主觀質量更好的前提下，數據量大大減少;

　　2.系統的實時性得到保證;

　　3.系統的可擴展性大大增強。

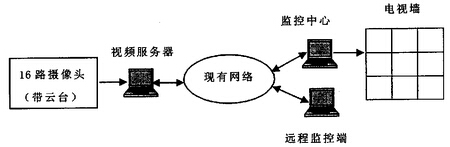

　　以此系統為基礎，很容易進一步構建有較好的交互性、靈活性及多媒體兼容能力強的視頻服務系統。數字多媒體監控系統的結構如圖所示，它具有多畫面處理、錄像、回放、探測報警、遠程傳輸和監控等多種功能。

　　由圖可以看出，整個系統由三部分組成一視頻服務器、監控中心和遠程監控端。視頻服務器將來自通用攝像機的普通電視信號轉化為MPEG-4的數據流，打包成IP數據包后送外接局域網上，通過以太網到達監控中心和遠程監控端，監控中心和遠程監控端均屬于應用客戶端，客戶端的主要功能是接收MPEG-4數據流并將它們保存在硬盤上，實現數字化錄像功能，同時提供了一套視頻網絡管理系統，可實現多畫面的圖像顯示、分割、合成，對指定的監控對象的云臺控制，以實現對其跟蹤控制。另外提供了對數字錄像的瀏覽、快進、慢進、停止、倒放功能，可以實現對局部圖像的放大、縮小、合成等多種數字圖像處理技術。

　　視頻服務器

　　視頻服務器端采用嵌入式技術，將操作系統和應用程序固化在FLASH芯片上，以保證操作系統和應用程序的運行穩定性。該端包括數碼攝像頭、云臺、報警設備、MPEG-4圖像壓縮卡以及控制軟件等幾部分。為了減輕CPU的負荷，提高計算機的性能，視頻服務器采用硬件壓縮視頻流，并利用軟件控制視頻流的存取、播放及其它輔助功能。

　　視頻服務器端裝4塊MPEG-4壓縮板卡，每塊板卡可壓縮4路視頻信號，因此一臺服務器最多可同時連接16個攝像頭。視頻服務器通過攝像設備獲得本地視頻，并通過MPEG-4視頻壓縮卡壓縮成適于遠程傳輸?shù)腗PEG-4視頻流。視頻服務器將本機的配置信息寫成配置文件，包括本機的IP地址，每路攝像頭的編號，安裝地點，云臺型號等，并在每次更改此配置文件時自動將文件傳給監控中心，以便監控中心做出實時修改。視頻服務器端可利用軟件實現視頻播放、定時錄像、視頻回放、抓圖、電子地圖、報警并把報警信息傳給監控中心和遠程監控端等功能。

　　視頻服務器支持多用戶網絡化遠程管理，采用B/S(瀏覽器/服務器)模式，圖形化用戶界面;可支持256臺設備的無縫堆疊集群成為一個大設備，錄像路數可達到256*16路，方便使用和管理；具有強大的工作狀態；內置16路全實時視頻錄像和遠程監控，采用專有的多媒體磁盤存儲陣列技術設計，可靠地滿足客戶的任何存儲需要。

　　視頻服務器端還具有強大的網絡功能，該系統在設計上采用統一架構，繼承了統一架構的設計思想，主要表現在操作界面統一，網絡功能強大。由于系統在設計中采用B/S模式，所有的操作均通過瀏覽器Browser來進行，視頻服務器缺省支持遠程網絡操作和管理，在本機的操作界面和操作功能與遠程操作完全一致。在B/S模式中，視頻服務器作為WEB SERVER，可接收來自于網絡的訪問和請求。用戶進入瀏覽器后，輸入主機的IP地址，即可進入主機界面。

　　監控中心和遠程監控端

　　視頻服務器端有固定IP地址，監控中心和遠程監控端均屬于網絡用戶，通過IP地址訪問不同的服務器，并可同時播放不同服務器的各路視頻錄像。

　　監控中心可對所有視頻服務器進行監控，并將視頻圖像輸出到電視墻上實現循環切換顯示。由于監控中心主機任務較大，因此采用硬件解碼。該端采用C/S(客戶/服務器)模式，網路視頻輸入，便于集中管理。將通過網絡傳輸過來的MPEG-4視頻流解碼，可同時輸出24路視頻，監視不同主機上的24路信號，通過循環功能可監視網路上所有主機的視頻輸出。該端采用安全認證，并進行分級分權限管理，保證系統控制的唯一性，監控的通道實現攝像機鏡頭、云臺的控制。該端可監控所有視頻通道，除了可以實現錄像、視頻回放、抓圖、接收?qǐng)?bào)警信息、彈出電子地圖等基本功能外，一個重要的功能是將視頻輸出到電視墻并實現輪循切換顯示功能，循環切換是采用一臺電視，每隔一定時間，循環顯示某幾路視頻，這樣就可以實現用少量的電視監控所有視頻的目的。其中循環時間，播放路數均采用友好的界面由用戶自行設定，操作簡單方便。

　　在遠程監控終端，考慮到各種功能的實現，采用軟件解碼。由于占用CPU資源，不宜同時播放多路，但根據實驗表明，同時播放16路CPU利用率可達60%左右，并且播放質量良好，完全可以達到要求。遠程監控端從監控中心通過網絡傳輸獲得播放列表文件，同樣可通過IP地址訪問任意服務器的任意一路視頻錄像。另外，單擊某一播放區域，可彈出所有攝像頭的安裝地點，選擇某一安裝地點單擊，就可以在該區域播放該路視頻，靈活方便。該端的功能和監控中心一樣，只是實現的方法不同。（3D數字工廠監控系統設計）
